Alan

Ответ - НЕ подразумевает. Заход на форум - подразумевает необходимость наличия некоторого времении, а так же желания: - Вообще зайти на форум (благополучно не возникало более года) - Полистать новые темы (вообще не возникает) - Найти "Ту" тему о семьях и т.п. - Написать ответ. А теперь какова вероятность прохождения всех условий?

Как раз с ней и сверялся. Смутило именно крайне низкое сопротивление, но раз нормально - так и нормально. Мультиметр просто даёт погрешность около тех же 0.2-0.5Ом. Вот и пусть будет красивее.А конденсаторы - да, они там мешались, вот и подумал, что лучше убрать большую ёмкость за фильтр... Пардон... Сейчас верну. Я тоже пробовал перекинуть обмотки, но что-то не очень получалось Попробую ещё раз. Обновил... Поставил до кучи 3 конденсатора ДО и 1 после.

Даже не смешно.Есть, конечно, фраза про суровый Челябинск, но мы её опустим... и скажу только "Это Омск, детка" (с) ENC28J60 вообще не ищётся в самом крупном нашем магазине (и это нормально)... Равно как и что угодно по словам Ethernet/Base-T (трансформатор). Вероятно, у нас такого опять же, нет. Выход? Сетевая карта за 170 рублей... и выпаивать трансформаторы из них. Конгениальность. Ладно, кварцы-то есть. Даже генераторы готовые. Нашёл трансформатор FPE h16105df-r - как раз 2 обмотки... эм.. 2 канала, в общем. Весь звонится, но по 0.5Ом почему-то. Радиатор Допилил PCB под использование радиатора. Это было... неприятно. Теперь может греться (и мешать) C20 Убрал избыточный конденсатор на 100мкФ. И перенёс 1000мкФ за дроссель. Кстати, да, там действительно две обмотки из толстого провода. Придётся перематывать.. Надеюсь, не запорю лаковое покрытие. Ну и схема, хотя в ней почти ничего не меняется.

Проверил... Да. Они замкнуты через сопротивление в 150Ом.. >_> Да блин! Вот бы был сюрприз в момент включения... Итак.. обновил плату.. Схема не особенно изменилась - разве что добавился конденсатор, да место для постановки радиатора. Там уж на месте буду смотреть, что как выгнется. А вот ethernet модуль, похоже, придётся разбирать... печаль-бяда.. Ну да ладно. Где-то у меня был разъём. Вопрос только с диодами останется

Да, таки уже дошло до самого. Вообще, мне казалось, что там только трансформаторы... и курочить разъём не хотелось.По поводу самой микросхемы - знаем, там только 10MBit/s и не выше - особенность архитектуры. А ещё - очень большая Errata (как писали на easyelectronix, "Инженеры Microchip вообще знают, что такое тестирование?" (с)). А кто сказал, что нужно будет соединять ВСЕ провода с одной розетки на другую? Можно же выдернуть из входящей розетки PoE провода и подать их на преобразователь, а остальные 4 - подать на уже сам разъём Ethernet. Кустааааааарщина. Примерно так: in_Jack---------Eth 1-----------------1 2-----------------2 3-----------------3 4----PoE+ 5----PoE+ 6-----------------6 7----PoE- 8----PoE- Поправил. Вообще, я не думал, что конденсаторы лучше ставить именно рядом с трансформатором... но ладно, чуть подвинул.А вот дроссель вряд ли смогу поставить _над_ конденсатором. Они оба габаритные. Обновил: PCB

Да, это я уже думал. Получалось очень некрасиво и КУЧА помех во все стороны (опять же, согласно волновой картине радиатора, но это уже слишком тонко для меня, но вероятно, почти сферическая картинка будет... да и чёрт с ней!). Док, всё прексорбно.. Трансформатор интегрирован в разъём. Но внизу платы есть заветные выводы (сквозные), к ним спокойно можно подцепиться.Да только у меня родилось подозрение, что подключаясь к тем выводам... я подключусь к ним ЧЕРЕЗ трансформатор... И это будет грустно. Похоже, придётся городить именно розетку с выводами, что совсем грустно.

Оке! Поставим на выходе его. Там уже есть толстенная обмотка (он как раз с выхода БП) витков по 10, или меньше. Вот я был в задумчивости относительно напряжения отсечки для компаратора.. Видимо, опять плохо читал мануал.Да, нашёл радиатор - полоска аллюминия.. Вполне!) Там размер раза в 4 превышает размер самого диода. Кажется более чем достаточно. Транзистор будет лежать на плате, так что ему полегче будет. Хотя, радиатор тоже можно поставить. Снова обновил картинки: PCB Схема > P.S. Кстати, вы сплитер с Ethernet-ом будете делать на отдельной плате ? Может имеет смысл добавить сюда 8 диодов для 4-х фазного моста, а то и раземы RJ45 ? К сожалению, у меня есть модуль ENC28J60 готовый, потому PoE будет "вороваться" у него. Вот этот Вероятно, или буду подпаиваться прямо на модуль, или собирать сплиттер на базе... (О УЖАС) пары розеток Ethernet. Предпочтительно первое, чтобы была индикация и меньше проводов. Второе - если индикация будет дублироваться (а она частично будет) на статусный модуль.

Эхехе! Нашёл несколько плёночных.. Один из старого БП - 105K 250V - как понимаю, это как раз 1мкФ. Вот только ставить его придётся дальше от трансформатора - он габатирный. Есть на 0.33мкФ, он поменьше.. Вот он будет рядом. "Точно, Света!" (с)Забыл, что полигон соединён с минусом. Упс.. Теперь значительно лучше! И схема получилась компактнее. Там.... кольца.. Ладно, достанем старое из БП (то самое, жёлтое с белой полосой на боку). Помнится, там нужно витков.... 5 на каждую?Кстати, как я понимаю, нужно их подключать... в одну сторону? Или встречно? В смысле подачи питания сквозь катушку. Я как-то... немного в задумчивости. И, да, резисторы на полигоне должны быть 3*1Ом, или 3*3Ом? Ибо на Вашей схеме была надпись "1" и обозначения "R155, R155A, R155B". И, да, я пока не уверен, какой ток должен будет заставить сработать коспаратор в контроллере. А boostcap'ы там низкоомные. Так что это бы тоже стало весёленькой проблемой.

Мы её долго не разглядывали. Вполне возможно, что и без. Список - то, что запомнил и не забыл за пол года. В руки давно такого "добра" не попадалось, но схемка была примитившейшая. 1е - теперь уже проблемно... нужно двигать пол схемы, ну да ладно, попробуем.upd: Один удалось впихнуть, подвинув трансформатор и оттяпав кусок полигона у резисторов. Кстати, по ним вопрос - это 3*1Ом, или 3*3Ом upd2: Передвинул ВСЕ конденсаторы к трансформатору, ещё сократив полигон. Транзистор двигать вверх не желательно (удлиннится линия стока). 2е - Это будет как только достану старую материнскую плату, или сделаю сам. 3е - Диод да.. Но там достаточно места для радиатора... хотя и в притык к конденсатору.... переделывать! (с) т_т Сделаю радиатор диода электрически соединённым с (+) выходом. Чего зря пропадать контакту? Тем более, что он уже описан в плате. И с другой стороны нужно будет его продублировать для более надёжного крепления. Окай... продолжаем... *Сдирает фоторезист с подготовленной платы*

Да, это помню. У меня где-то лежит несколько плат с "Красненькими" и "Синенькими" плёночниками. Есть даже с коричневыми. Кажется, вольт на 600 и выше. Это не критично. Что-нибудь найду... наверное. Дык, это и я успел прикинуть. Разве что, не настолько точно, но в целом получалось, что фильтровать даже 10-100мкФ конденсатором на выходе БП ТАКИЕ скачки - всё равно что... если уж не носить воду решетом, то нечто очень близкое.Может, достать пару таких монстриков? 2.7V 150F Farad Ultracapacitor Boostcap Maxwell Это, конечно, в качестве шутки.... но по мне - так забавно. Но тогда нужен будет ещё один сигнал "Power Good", или ключ, подающий ток на схему ТОЛЬКО после того, как конденсаторы зарядятся до 4.5V. Тестировать надо для самого жеского случая, даже если в реале такая картинка никогда не будет отображаться. Теоретически... я предусматриваю возможность вывода информации в режиме "КартинкО" со стороны сервера... Это в дополнение к текстовому режиму (со скроллом и без него). Так что, такое тоже может отобразиться. Теоретически.*Пытается вспомнить картинку, откуда стянул фразу* Эээээ.... что-то такое юмористчическое было. Ладно, проехали.. Я все платы залуживаю.. Так удобнее работать, да и плюс хоть какая-то толщина проводящего слоя (хоть и другой электроподводности), но всё равно снижает статическое омическое сопротивление. А вот как этот караул будет работать на ВЧ - тут я не смогу проанализировать. Вообще.Будем надеяться, что скрин-эффект не начнёт влиять и греть дорожки. Мы тот караул вскрывали. Это такая полукруглая коробочка, состоящая из:- Гнёзда Ethernet (8P8C) - 2шт. - Гнездо питания (ответная часть штекера БП) - 1шт. - Резистор - 1шт. - Зелёный светодиод 3мм - 1шт. - Корпус - 2 половинки. - Винт скрепляющий - 1шт. Насчёт микросхемы - не помню. Она могла бы быть в БП, но... тут не факт. Это мы протестируем чуть позже :3 Итак... Раз больше нет особых придирок к плате и схеме... попробуем её воплотить в жизнь! :3

Proteus 7.10 о_оРазобрался, как править модели.. Разве что теперь она выглядит неадекватно в визуализации... "Но всем пофиг!" (с) Дорисовал-таки.. Сейчас обновлю. Я не уверен, что там было не так... но это может быть резистор с подстройкой сверху. Эдакий квадратный (видел синие) с круглум "винтом под плюс" на крышке. Ладно, допустим.. Эм.. Сегодня с утра до меня дошло, что я сделал что-то не так. Составной резистор получился на 10кОм, а не на 5. Ладно, и это поправлю. Вообще, такое возможно.. на сайте есть и X7R и Y5V. Ладно, не будем грустить, посмотрим замену. Надо покопаться в старых запасах. Где-то у меня такие были, если ещё не всё по выкидывалось. Эх, не в свою область я полез.. Чувствую себя чайником.. Сделаем!) Вообще, хочу сделать на входе каждого мощного потребителя небольшие фильтры типа L-C плеча. Или даже C-L-C, как Вы рекомендуете. Это должно снизить шум, но вот скачки тока нагрузки - всё же сложно представить, как будет реагировать БП на это.Ибо: При (например) отображении полос по всему индикатору, ток будет меняться так: 0.5А / 5А / 0.5А / 5А и это на КАЖДУЮ 2-ю строку, то есть, порядка 500(!) раз в секунду. При реальной работе, конечно, ток будет ниже максимального. Думаю, сильно ниже. По прикидкам, ДО 2-3А максимум. И это вообще почти половина экрана должна быть заполнена! Да что я туда могу вывести? "########"? Навряд-ли У меня текстолит такой, что слой меди кажется тоньше, чем фоторезист, накатываемый на него. Кажется, 35 микрон, возможно, тоньше. Я за него реально переживаю. Но всё равно будет лужение, так что это ещё плюс десяток микрон. Это в том смысле, что пытаюсь сделать на внешнем источнике питания, не используя готовых БП. То есть, преобразователь нужно собрать почти с нуля. У нас используются очень "деревянные" источники питания для PoE от фирмы "D-Link", которые не очень парятся по поводу нагрузки.Там по сути - PoE-Injector + какой-то БП 220->48V 1A. Так что, с "запуском на полную мощность" проблем точно не предвидится. Но это в случае "наших" БП.. А по-хорошему - да.. это бы сделать, полностью согласен. Опять же, тут: PCB Схема

Постараюсь ответить по порядку. Спасибо Такой модели нет. Разве что, нарисую пару отверстий в плате - и буду цеплять через них.Честно... А разница? В печати? Принтер позволяет.. А больше не могу придумать нормальных объяснений. Там и будет однооборотный. К сожалению, из старых отечественных. Либо, после подбора - пара резисторов (или набор). Не хочу ставить лишний подстроечник в схему. Да не вопрос! Похоже, не заметил по запарке.. Да, забыл расширить.. каюсь...Добавил и снизу немного. 3-5 мм разницы? о_о Там же питание после стабилитрона идёт.Хотя... наводки... Хм... *Задумался, обернувшись хвостом* А вот с этим чуть труднее... Б`ольших резисторов такого номинала у меня нет.. Есть только 0805 на 10кОм. Могу собрать хоть последовательно-параллельную схему из 4-х штук. Получится 5кОм, зато допустимая мощность будет.... допустимой. Минус размеры. К сожалению, некоторые детали не всегда в наличии Подменил на 4 по 10кОм. Извиняюсь, но у меня только такие модели. В реальности будут X7R 0.039uF 100V.По какой-то причине, это оказались НЕ SMD конденсаторы. У нас их зовут танталовыми, помнится... или вру... не вспомню сейчас.. но они качественные, выводные, жёлтенькие. Модель не совсем соответствует - выводы где-то 3-4мм, а не 5, как на схеме. Это как "входной фильтр" - надеюсь, что им буду отсекать возможные наводки в сторону Ethernet порта. Плюс, поставлю ещё бусинку на входные контакты. Может, стоит сделать подобие гасящего трансформаотра, как стоит на входе БП? Там две катушки, компенсирующие выбросы друг в друге, если я правильно помню.. Я старался подвести общую точку соединения "ближе к 0-лю входящего" Имеет смысл... Исправил. Вообще, думал решить вопрос сечения дорожки стандартным образом - напаяв сверху припой. Фильтр, чтобы не звенеть в "Сеть" Ну... так быстрее. Я вообще надеялся сделать достаточно дешёвый вариант схемы... но вот после попытки "приручить" PoE питание... и применить его в схеме... Да, мы рещили отказаться от внешнего БП, ибо это будет не столь красиво выглядеть. Теперь - вот что получается Картинки обновил. Схема PCB Design

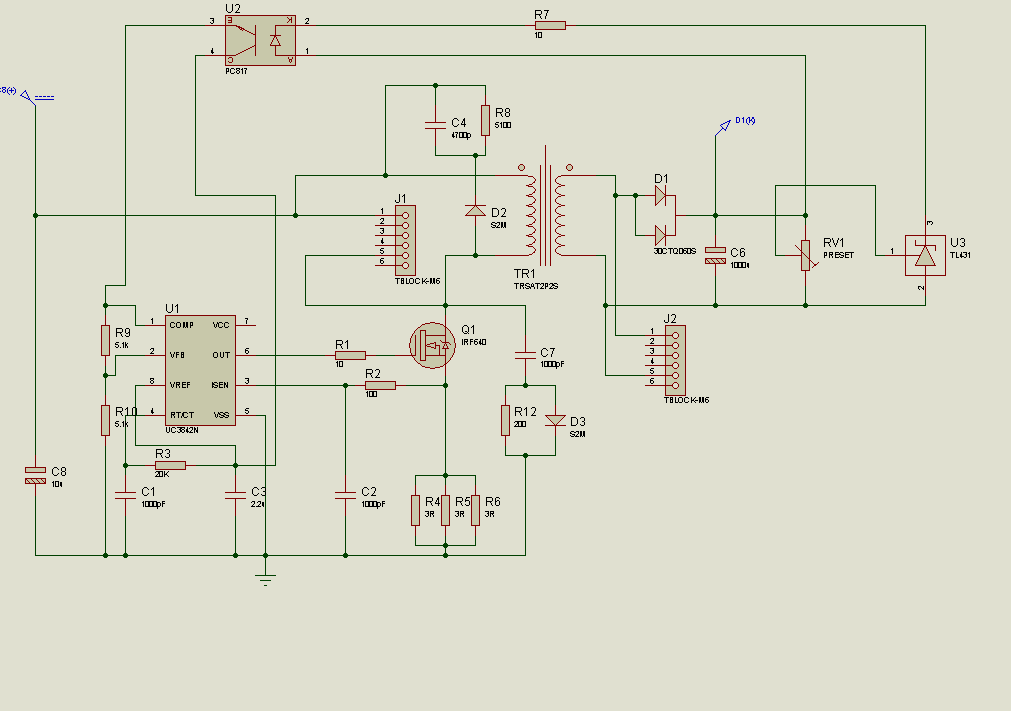

Поправил. Схема PCB Design Пардон, это на схеме Реально были приобретены именно на 3300pF. Пардон. Вернул на место.Помнится, я решил её проверить, а потом меня отвлекли и я потерял мысль И, да, я уж думал, что неправильно подкчлючена оптопара в плане развёрнута.. Невнимательность т_т Полигоны - хорошая идея. Почему-то я их никак не мог заставить работать... А теперь вышло! Такие... места в плате, где предусмотрена возможность стекания накопившегося заряда. Ну разрядники, или искровые промежутки... Иногда сделаны так:-->[]<-- Проводники с треугольным окончанием, выпиленная (или вырезанная как угодно) часть платы в 1-2мм между ними. Да, переименовал детали (почти все) правильно, но потом добавил новых и нумерация опять уплыла Исправил.

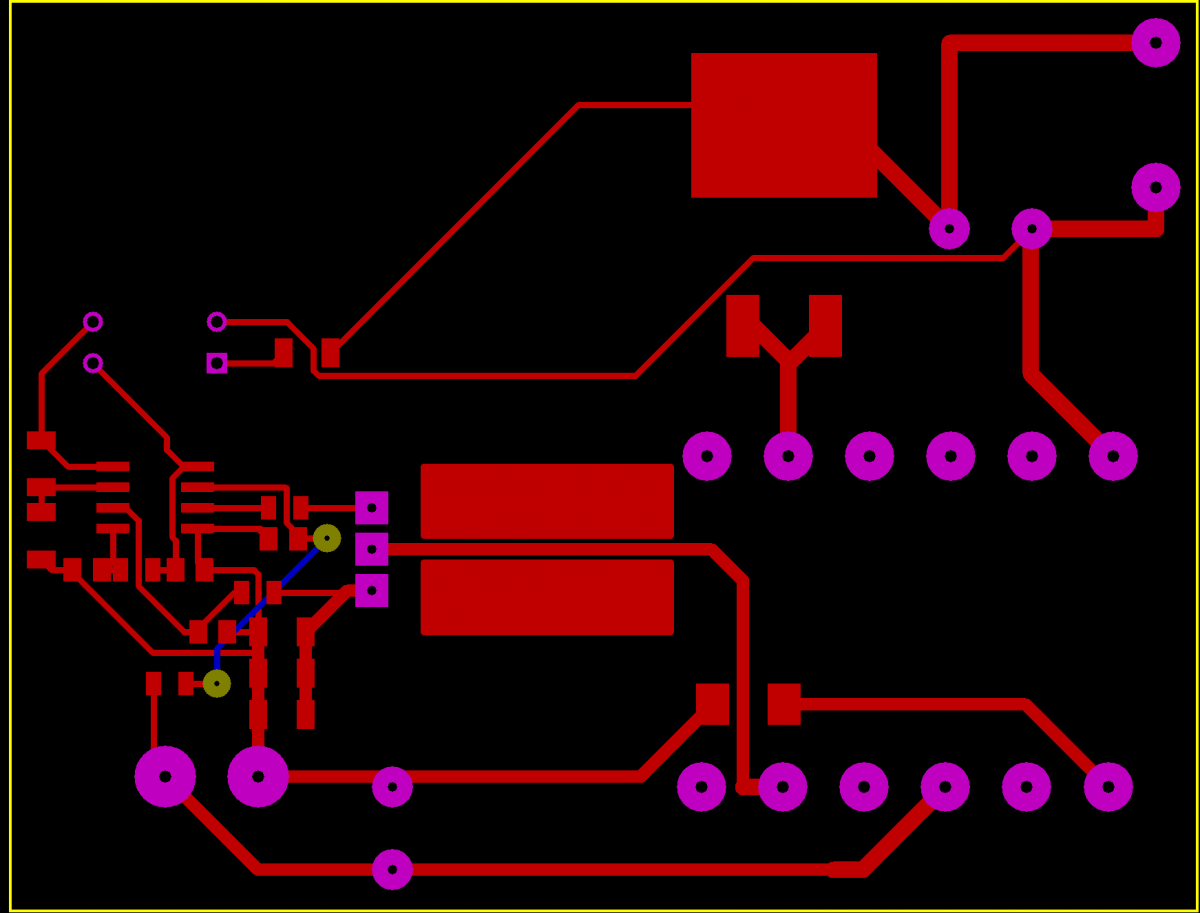

Немного обновил схему и макет платы. Схема PCB Design - По какой-то причине не показывается прозрачность и задняя дорожка "Земли" оказывается сверху.. Смешная бага. Заменил модели SMD компонентов на более реальные. У меня не все детали можно достать в SMD исполнении.. В частности, предварительная модель диода S2M, имитировавшего HER208 заменена на какой-то похожий диод (чтобы влезло в PCB в реальном размере), аналогично и конденсаторы заменены на дисковые (Through hole - выводные). Есть пара мест, где я сомневаюсь с разводкой - отделил "левую", высоковольтную часть, схемы от низковольтной линией GND. С низковольтной вопрос в том, как соединить питание и что сделать с антистатикой? Поставить резистор на сотню кОм между землями 48В и 5В частей? Теперь подготовить плату и пробовать. Остаётся найти источник питания PoE для экспериментов и нагрузку на 5-ти вольтовую часть для проверки стабильности. Ну и надеяться, что схема не начнёт пищать трансформатором

Чтож... опять мои познания оказались недостаточными... Печаль-бяда... Ну да ладно! Будем надеяться, что всё будет нормально. А пока.... на форум картинки уже не помещаются.. будем пользоваться чем-нибудь ещё. Да хотя бы, Yandex.Диск

Оки-доки Поставим 10CTQ150 - благо, не слишком дорогие. Либо тот же 10CTQ045 - соответственно, 150V@10A / 45V@10A Есть только такие из высоковольтных:CK45-B3DD332KYGNA (К15-5 - 2kV 3300pF) Наверное, лично мне странно так шунтировать транзистор, т.к. не работал с ИИП достаточно близко. А в цифровой технике подобных емкостей принято стараться избегать. Ладно, оставлю Чёрт с ней, пусть будет просто два стабилитрона:BZX55C30 + Резистор (120Ом) + BZX55C12, итого 30+6+12 при токе порядка 50мА. Тепловыделение ~0.35W. Таки неправильно Чиорт... Упс.. поправил. Обязательно. Это только начальная схема... боюсь, она будет переделана чуть менее чем полностью. Снова X7R? Они есть у меня Хотя, докуплю ещё немного. Мысль дельная.. Да у нас там линия-то будет чисто символической - по стене, да в табло. Но будет. Подстроечник будет на время запуска и отладки. Потом надеюсь заменить на пару обычных резисторов. Окееееей.... добавил.. Поправил по Вашей схеме. Теперь осталось перетрассировать плату... почти с нуля Нехорошо цитировать целиком ответ, но всё же... *Заслушался, нацепил на себя круглые очки типа "Ботан" и старательно крутит на ус* Вот кто бы мне это объяснил раньше т_т Как только получится растрассировать плату - будет картинка её же. Схема... я просто оставлю это здесь (с) upd: По поводу дросселя во вторичной цепи... вероятно, это будет довольно толстый кусок провода (порядка 0.6-1.2мм^2), такой же, каким буду мотать и вторичку трансформатора. Так что... бусина. Надо только найти. Если я правильно помню, нужно просто повесить её на провод, или сделать несколько витков? У меня там расчётные токи будут гулят (в зависимости от заполнения строки) от 0.5 до 5.5А, что довольно много. Возможно, даже в чуть больших пределах.

Пардон, немного ошибся. Имеется кучка HER208 и IN4002, да только в применимости последнего я не уверен - выбьет ещё.. А вот 208-ые (1kV / 2A) - более чем за глаза. Уж его точно не вынесет Дальше... 1) Снаббер... видимо, я неправильно понял его суть в начале... Исправим! Вот только про гасящие элементы вокруг транзистора... странновато. 2) Резонно в общем - сглаживается фронт импульса при закрытии транзистора. 3) Сейчас в меня полетит помидорка, а возможно, и не одна. 4) Так с Вашей схемы и срисовывалось.. минус частотная корректия.. осталось то, что смог воссоздать ^_^'''' 5) А тут вообще бяда.. Хотя, по моим расчётам, сопротивление было подобрано именно под близкий к 17мА рабочий ток.. Может, чуть больше.. Ладно, буду искать более адекватные схемы стабилизаторов. Пожалуй, ограничусь 15-ю Вольтами на питании чипа. В остальном... кажется, я таки неправильно зацепил оптопару.

По порядку:Не видете.... чего? *Полез гуглить* Ага... Гасящая RC-цепочка. Теперь понял, хто это. Нууууу, похоже, я его где-то потерял... По выводу #1.. Там *резистор, ибо нужно именно 5V на выходе. Вероятно, будет много палёных деталей Х) Ну да, про Сток - согласен, делал как-то... как модель предложила, так и рисовал. В окончательном варианте вообще не будет такого безобразия. Кстати, тот диод, скорее всего тоже будет HER308 (вроди бы, у меня куча их на полочке), так что будет пара отверстий в плате.И, да, это не особенно финальный вариант. Отвлёкся на STM32L, да и ваяю плату с "мозгами" в настоящий момент. Ужасаюсь тому, как получается т_т Прилагаю тоже..

Пожалуй, соглашусь про моторчик и вариации на тему заклинивания. Свёрлами больше чем на 1.5 пока не пользовался, так что ломал только их ^_^'' Чаще всего именно печально попадаю в просак с клином сверла. И да, наверное, действительно, не нужно сверлить "в воздух". Придётся что-то придумывать.. вероятно, дощечки, или листы... Как у вас все сложно ... Толи дело ЛУТ Хотя сейчас прибежит Raymond, и мы опять поспорим. Уж что есть. Просто на сухую у меня не получается из-за появления воздушных пузыррей через раз, при этом приходится полностью отдирать уже приклеенное и начинать заново. Впрочем, такой способ всё равно сильно быстрее "мокрого"... но нервы из-за потраченого материала - в общем, после 2-3 попыток уже не могу просто так сидеть - бешусь Это понятное дело. Кстати, даже набросал примерный облик платы (да, критику не терпит), понимаю. Но если вдруг интересно - прикладываю картинки.

Учтём-с =) Но вообще, я его приобретал для сверления на высоких скоростях малыми свёрлами. Большими пока не пробовал, да и подача ручная, так что стараюсь мягко опускать. А по поводу вывода проводов - уже заметил возможный косяк, а потому примотал на скотч провода небольшой петелькой (теперь они выходят как бы назад относительно мотора и в достаточной мере свободны), а после - посажены в разъём BLD-2. Кнопку только пока не приделал, потому коммутация простейшая (зато с выбором "передачи") парой проводков Она, как ни странно, делалась раньше. И вот как раз на той стороне я не мог определить, засветился ли фоторезист нормально. Потому результат был таким: В отличии от "верхней" части: Может показаться, что контрастность "верха" выше, но это особенность камеры телефона.. На глаз было наоборот. Плюс, верхняя часть (с разводкой ЦП) была меньше выдержана от момента накатки до момента проявки. Накатываю фоторезист на воде, а потому приходится давать день-другой на то, чтобы плата "дошла". Иначе бывает мелкие дорожки отслаиваются при проявке (часть символов в данном случае). Зато из больших плюсов - прощаются ошибки - можно избавиться от пузырьков и отрезать фоторезист минимально необходимого размера для платы. Да-да-да, экономия...

О цанге - вообще анекдот в лицах. Мотор ДПМ-30-что-то-там-дальше, и у него вал имеет резьбу (вроди бы, М4). Цангу НАКРУТИЛИ на эту резьбу так, что она даже не двигается.. Это плюс - не нужно думать о балансировке. Кстати, в начале (после покупки сверл) было приличное неудобство с мотором - вал насадили ОЧЕНЬ сильно, так что не было конуса центровки... Пришлось делать самому алмазным бором (сфера), просто включив мотор и удерживая бор навстречу цанге. Зато теперь сверло центрируется идеально (хоть и не с первой попытки). Я уж не помню, как мои правильно переводятся с бужруйского, но это Carbid Drill Bits - видимо, твёрдые, карбидные. Ломкие -2 =( Да, это фоторезист. От нашего просроченого ФН-ВЩ решил отказаться и заказал Ordyl Alpha 350. Толщина дорожек/зазоры - порядка 0.3мм (12/1000 inch). 10-й не пользуюсь - не каждый раз позволяет фотошаблон. Согласен, каюсь. Но эта плата только для удобства запуска. Ничего мощного она выполнять не будет. Есть очень давнишняя идея попытаться собрать самодельный велокомпьютер, или часы (и часы?), но они будут работать дня 2-3 от батареи... И это останавливает. Да, и размеры со спичечный коробок Травление наконец-то стало получаться адекватным. Спасибо шаблону с принтера (теперь пользуюсь струйником и соответствующей плёнкой). Качество отличное. Проблема была с лампой... Приобрёл 9W трубку, но она даёт не очень хорошие результаты для больших плат (типа экранной), порой ОЧЕНЬ размазывая боковые дорожки под шаблоном. Фото не выкладывал - стыдно... Но получается как-то так: --------------(*)-------------- | 15 см | -------------------------------- bad! ---- GOOD ---- bad *Ласпа располагается вдоль линии взгляда. Теперь удалось взять 20W "спиральку". Засвечиваю с 30-40см, засветка на порядок лучше. ЗЫ: Эта сторона платы не удалась - мало засвечивал. Есть обратная, она получше будет. Её пересветил, т.к. не мог понять, прошла ли экспозиция.. Если кому интересно, то есть альбом, в котором иногда появляются новые фото. По поводу самой платы - хочу запустить STM32L152 и научиться переключать режимы питания, что называется, на лету. Вот для этого плату и делал, плюс обкатка двустороннего травления. Итоги для себя: - Юстировочные отверстия сторон лучше делать вне платы.... но маленькой дрелью и ПОСЛЕ травления 1-го слоя. - Фотошаблон недолампой засвечивается ДОЛГО. (ДРЛ-400 вскрывать боязно, да и там UVB+UVC). - Однокомпонентная паяльная маска ЭТОЙ лампой не берётся, а 365нм лазером - долго. - Плату нужно прижимать к подложке СИЛЬНО. У дрели есть мания закусывать сверлом текстолит, клинить сверло и ломать его

Похоже, я тут только продолжаю немного хвастаться успехами... но ладно уж. Недавно заказал себе "сверлильный станок для мини-дрели", и вот что пришло: Теперь есть чем сверлить маленькие отверстия вот такими свёрлами: 0.5мм Carbide Drill Bits И вот что получилось: Плата не относится к проекту, она скорее тестовая для обкатки технологии.

Небольшой, хотя и очень приятный, успех: Видео на ВК. Наконец-то победил драйвер "экрана". Теперь он отображает правильно и без сбоев "картинки". "Изображение" генерируется на лету, что хотя и требует некоторых вычислительных мощностей, но совершенно незаметно при визуальном наблюдении. Однако, в тестовой версии пока что не было другой нагрузки. Так что, дальше будет видно.

В некоторых случаях планируется. Сгенерировать картинку и послать её в UDP пакете - без проблем. Тем более, если собрать сразу в удобоваримом формате для контроллера (предварительно обработав и преобразовав). В этом случае главный даже не будет напрягаться с её обработкой, а просто передаст "драйверу дисплея".В моём случае картинка будет занимать: 3*(9*9*8)/8 = 3*9*9 = 3*81 = 243 байта. Пакет, как помним, может занимать 1400+ (помним про MTU). Хотя, в любом случае придётся городить небольшой огород с гарантированным обменом пакетами. Но это вторично. Думаю, надо будет в начале прикрутить обновление ПО через microSD, а уже потом можно будет работать. Ещё бы сразу обновлять ПО на Slave'е... Мастером, да... Опять же, подумаю.

Модуль банально дешевле. 10 таких обошлись в относительно смешные 200 рублей (20р/штука), а это 8х8 = 63 диода. Даже по 90 копеек получаем порядка 58 рублей за тот же модуль.Да, он будет бОльше по размеру. Возможно, по светимости.... Но это тоже бюджет. А если нужно таких индикаторов 3? У меня будет 3.. Да, надо продолжать их собирать. А идея.. какая есть.
